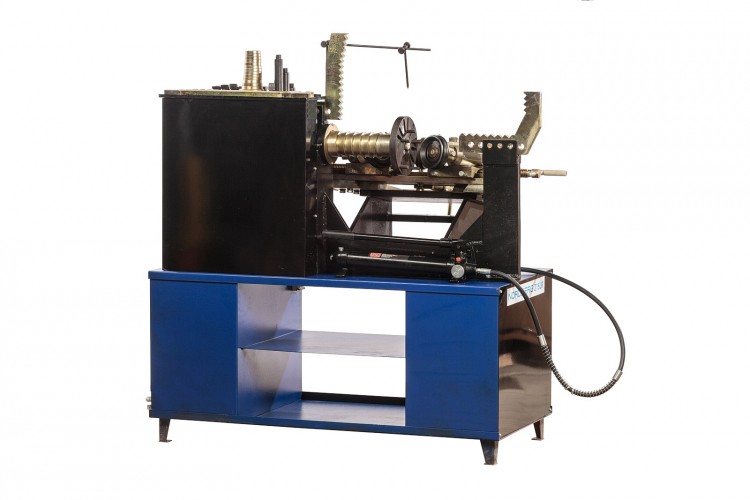

Стенд для правки литых и стальных дисков NORDBERG 22SLR

Универсальный станок для правки дисков с ручной гидравликой 2х-скоростной.

Дископравильный станок  Nordberg 22SL применяется для правки дисков автомобильных колёс с помощью, как прокаточных роликов, так и с помощью ручной гидравлики услиием в 10т. При этом он также наделён возможностью устанавливать резец для последующей проточки (обработки) рихтуемых поверхностей.

Основные возможности и назначение:

- Дископравильный станок Nordberg 22SL  (380В) относится к классу УНИВЕРСАЛЬНЫХ 2х-скоростных прокаточных и рихтовочных станков

- Рихтовка (выдавливание) проводится с помощью ручной гидравлики.

- Прокатка дисков (выкатывание или правка) проводится с помощью четырех роликов (двух центральных и двух поворотных)

- Биение диска измеряется относительно роликов и соприкасания диска + в комплектации поворотная измерительная стойка

- Крепление диска проводится на универсальную планшайбу, центровка через калиброванные проставочные кольца

- За счет мощной конструкции рамы и каркаса с легкостью рихтует "прочные" диски

- Возможна установка резца (В стандартной комплектации)

- Возможна комплектация 220B

- Все направляющие изготовленны по принципу регулируемого "ласточкиного хвоста" - люфты исключены

- Резьбовой привод подачи стола происходит через опорный подшипник -  залог долговечности

- Быстросменяемые ролики для прокатки легкосплавных дисков (опция)

- Привод вала осуществляется через надежный редуктор с достаточным запасом крутящего момента

- Вторая скорость предназначена для более быстрой проточки автомобильного диска с помощью резца, после ремонта этого диска и для удобства визуального контроля биения диска как радиального, так и осевого.

Комплектация


Роликовая группа с регулируемым направляющими (тип «ласточкин хвост»),
скоба с зубчатыми упорами гидроцилиндра,
индикаторная стойка измерения биения дисков,
ручной гидравлический насос усилием 10т,
гидроцилиндр,
ключ ручной (предварительной) рихтовки дисков,
удлинители гидроцилиндра 3шт,
рихтовочные упоры 6шт,
центровочные кольца 18шт,
редуктор Ч80,
электромотор 1,5 кВт/380в (возможно переоборудование на 220в)


Опционально станок может комплектоваться:

• одним или двумя сменными роликами для правки легкосплавных дисков
• дополнительной планшайбой для "быстрой" установки дисков на конус с прижимной чашкой и гайкой
• дистанционное управление с пульта
• реверс вала (требует ответсвенного отношения к станку при прокатке ..)

    Размер шайб

№	Внутренний диаметр, мм	Наружный диаметр, мм	Толщина, мм
1	30	54	10,2
2	30	56,5	10,2
3	30	57	10,6
4	30	58	10,5
5	30	59	10,3
6	30	60	10,1
7	30	63	10,3
8	30	64	10,3
9	30	65	10,2
10	30	66	10
11	30	67	10,2
12	30	71	10
13	30	72	9,9
14	30	83	10,1
15	30	93	10,3
16	30	130	10,8
