Монтажное платформа VAG T40094A CT-N0009

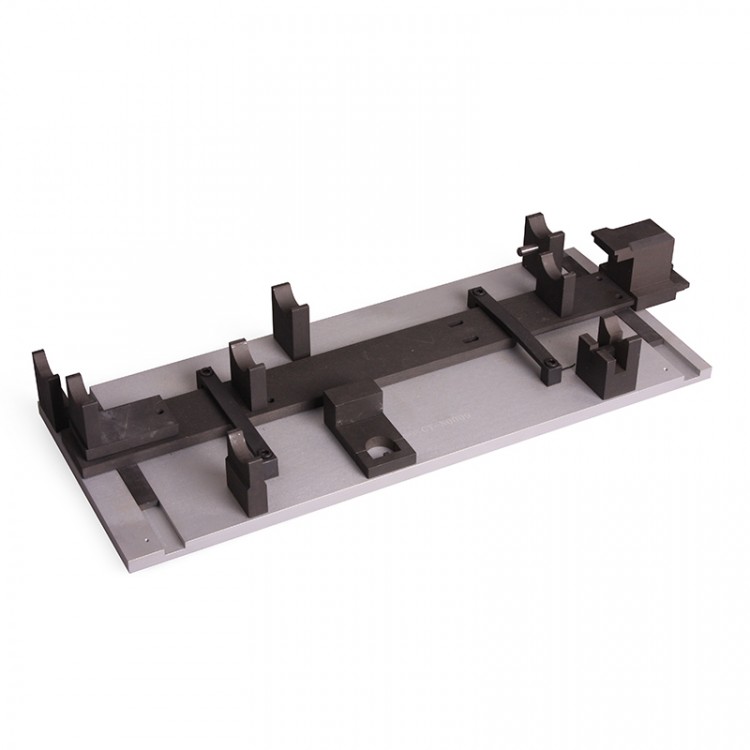

Монтажное платформа для сборки ГБЦ VAG T40094A

Специфика сборки газораспределительного механизма этих моторов такова, необходимо свести специальным инструментом подпружиненные шестерни выпускного вала и поочерёдно вставить валы в верхнюю постель ГБЦ. Далее надежно зафиксировать в фигурном блоке специальным фиксатором и в перевёрнутом виде опустить их в блок двигателя. Постели в двигателе и фигурном блоке охватывающие распределительные валы имеют идеальную цилиндрическую поверхность, поэтому должны быть идеально подогнаны, в противном случае недостаточная смазка приведёт к их быстрому износу. Соответственно, любой перекос распределительных валов приведёт к повреждению постели, изготовленной из мягкого алюминиевого сплава, и далее к дорогостоящему ремонту всего блока головок. Так же сложность при сборке представляет подпружиненная сдвоенная шестерня выпускного вала с достаточно сильной пружиной. Монтажная платформа помогает произвести данную процедуру максимально быстро и точно.

Порядок действий с монтажной платформой VAG T40094A

Укладываем впускной вал на постель, после чего фиксируем его через проточку в торце в нужном положении скользящим фиксатором платформы. Далее укладываем выпускной вал на платформу и так же фиксируем его через торцевую проточку. После сведения сдвоенных частей подпружиненной шестерни выпускной вал и впускной сводим вместе, благодаря подвижной рамки платформы.
После чего распределительные валы спозиционированы в нужном положении. Далее устанавливаем общий фигурный блок верхних крышек на зафиксированные валы. После специальным фиксатором CT-N0005 фиксируем их относительно фигурного блока. Раздвигаем скользящие торцевые упоры распределительных валов и вынимаем их из монтажной платформы.
Так же в перевернутом виде и устанавливаем нашу конструкцию, состоящую из распределительных валов и фигурного блока верхних крышек на блок двигателя, после чего вкручиваем болты головки блока и снимаем фиксаторы валов. Всё сделано быстро и аккуратно.

Базовый комплект установки VAG T40094A

Дополнительные инструменты Vag (заказываются отдельно): CT-N0006, CT-N0005, CT-1135 .
