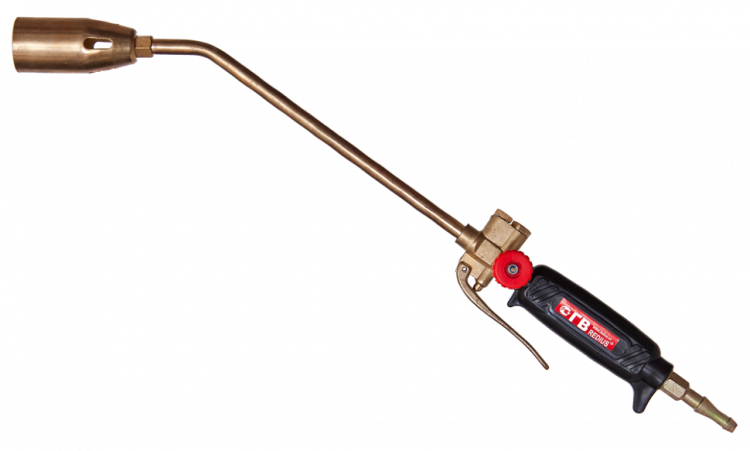

Горелка газовоздушная ГВ-100, КРАСС (арт. 2117539) 2117539

Особенности инжекторных газовоздушных горелок КРАСС ГВ-100

• Доступные версии с вентильной и рычажной системой подачи газа
• Используемый вид горючего газа: пропан (пропан–бутановая смесь, природный газ)
• Рычажная система легка и удобна в работе и позволяет работать в экономичном режиме
• Расположение вентиля и рычага подача газа, позволяет легко регулировать их пальцами одной руки
• Латунный самоцентрирующийся шпиндель вентиля подачи газа с конусным клапаном
• Пластиковый маховичок вентиля подачи газа, полностью окрашенный в красный цвет и нанесенными стрелками, указывающими направления вращения при открывании и закрывании, что минимизирует возможность ошибки при регулировке
• Наличие регулировки мощности дежурного пламени, в рычажной версии горелки
• Рукоятки горелок выполнены из негорючего и термостойкого пластика
• Входное соединение - универсальный ниппель Ø 6,3/9 мм
• Проверенная временем конструкция горелки
• Разработано и произведено для GCE GROUP, в соответствии с ГОСТ 29091 - 91
• Гарантия 12 месяцев

Назначение газовоздушной горелки ГВ-100

Горелка ручная газовоздушная инжекторная типа ГВ-100 предназначена для нагрева изделий и заготовок из черных и цветных металлов и их пайки, оплавления битумных рулонных материалов, сушки литейных форм, обжига старой краски, ремонта кабельных линий и др. работ.

Основные параметры горелки соответствуют требованиям ГОСТ 29091-91 "Горелки ручные газовоздушные инжекторные".

Технические характеристики газовой горелки ГВ-100

Условные обозначения горелки:

• "-" - вентильное исполнение;
• "Р" - рычажное исполнение;
• "0" - длина наконечника 200 мм;
• "1" - длина наконечника 600 мм;
• "0" - диаметр насадки 35 мм;
• "1" - диаметр насадки 50 мм;
• "2" - диаметр насадки 70 мм;
• "3" - две насадки 50 мм;
• "1" - конструктивное исполнение.

Комплект поставки газовоздушной горелки ГВ-100

• горелка в собранном виде;
• упаковка;
• паспорт;

Устройство и принцип работы газовой горелки ГВ-100

Горелка состоит из ствола, наконечника и мундштука. На стволе расположен вентиль подачи горючего газа. Горелки с индексом "Р" имеют рычажный клапан.

Горючий газ из магистрали под давлением через ниппель поступает в канал горючего газа горелки и через регулирующий вентиль (а для варианта с рычагом - через клапан) поступает в наконечник. Далее через сопло в мундштук горелки, где происходит его смешивание с инжектируемым из атмосферы воздухом и при горении образует факел пламени.

При помощи редуктора установите давление газа согласно технической характеристике горелки. При нажатом рычаге откройте 1/2 оборота вентиль горючего газа и зажгите смесь. Затем регулируя подачу газа при помощи вентиля, установите пламя, имеющее резко очерченное ядро. "Нормальное" пламя должно устанавливаться при не полностью открытом вентиле.

Горелки с клапаном позволяют отрегулировать вентилем минимально допустимый для горения расход горючего газа, так называемый "дежурный" факел. Для этого отпустите рычаг и вентилем дежурного пламени выставите минимальный факел. При нажатии на рычаг горелка автоматически переходит в рабочий режим работы. При отпускании рычага горелка переходит в ждущий режим с "дежурным" факелом. В случае срыва пламени при нажатии рычага следует увеличить подачу горючего газа вентилем дежурного пламени.

Для гашения пламени закройте вентиль.

Меры безопасности при работе газовой горелки ГВ-100

Перед началом работы проверьте на герметичность все разъемные соединения горелки и подводящего рукава. Утечка газов через сальники, вентиль и накидную гайку не допускается.

При работе с горелкой необходимо строго соблюдать "Правила техники безопасности и производственной санитарии при производстве кислорода, ацетилена и газопламенной обработке материалов", "Правила устройства и безопасности эксплуатации сосудов, работающих под давлением", "Типовые отраслевые нормы безопасной выдачи спецодежды, спецобуви и предохранительных приспособлений рабочим и служащим".

Нормы концентрации вредных веществ (Окиси углерода, углеводорода и др.) не должны превышать предельно допустимых величин.

Помещения и рабочие места должны соответствовать требованиям СНиП.

Запрещается:

• работать при отсутствии на рабочих местах средств пожаротушения (ящики с песком, огнетушители и тд.);
• производить работу при нарушении механической прочности и герметичности рукавов и соединений;
• использовать рукав горелки не по назначению (для других типов газов);
• работать в замасленной одежде, использовать замасленную ветошь, и инструмент;
• работать ближе 10 метров от ацетиленовых генераторов, газопроводов и газовых баллонов.

При работе горелки вблизи токоведущех устройств , место работы должно быть ограждено металлическими щитами.

Для защиты зрения от воздействия ультрафиолетового и инфракрасного излучения рабочее место должно быть оснащено очками со светофильтрами.
