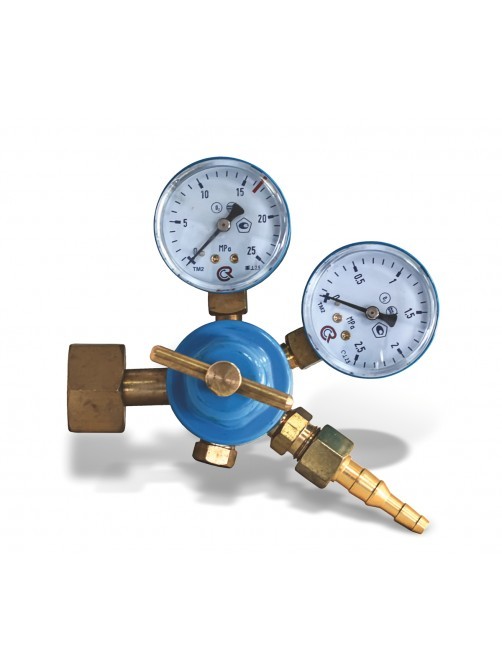

Редуктор кислородный малогабаритный БКО-50-2 2117600

Назначение баллонного кислородного редуктора БКО-50-2

Регуляторы давления (редукторы) баллонные одноступенчатые предназначены для понижения и регулирования давления газа, поступающего из баллона, и автоматического поддержания постоянным заданного рабочего давления газа при питании постов и установок газовой сварки, резки, пайки, нагрева и других процессов газопламенной обработки.

Редукторы изготавливаются в соответствии с требованиями ГОСТ 13861-89, ИСО 2503-83 и ГОСТ 12.2.052-81.

Редукторы выпускаются для газов:

• кислород - БКО-50-2
• ацетилен - БАО-5-2
• пропан - БПО-5-2, БПО-5-2-БМ (без манометра)
• углекислый газ - УР-6-2

Редукторы выпускаются в климатическом исполнении УХЛ2 для типа атмосферы || и группы условий эксплуатации - 3 по ГОСТ 15150-69, но для работы в интервале температур -25°÷+50° С.

Технические характеристики кислородного редуктора БКО-50-2

Драгоценные металлы в изделии не применяются. Технические параметры редукторов при работе в промежуточных режимах определяются по ГОСТ 13861-89.

Комплектность баллонного кислородного редуктора БКО-50-2

• Редуктор в собранном виде 1
• Паспорт 1
• Ниппель универсальный под рукав резиновый диаметром 6,3 мм или 9 мм по ГОСТ 9356-7 1*
• Гайка 1*

*Ниппель и гайку допускается поставлять в сборе с редуктором

Устройство и принцип работы газового редуктора БКО-50-2

Понижение давления газа в редукторе происходит путём одноступенчатого расширения одноступенчатого расширения его при прохождении через зазор между седлом и редуцирующим клапаном в камеру рабочего давления.

При вращении регулирующего маховика по часовой стрелке усилие задающей пружины передаётся через мембрану и толкатель на редуцирующий клапан. Последний перемещаясь, открывает проход газу из камеры высокого давления через образовавшийся зазор между редуцирующим клапаном и седлом в камеру рабочего давления и демпфирующую камеру. Сила, действующая на мембрану со стороны демпфирующей камеры, компенсирует силу задающей пружины и способствует установлению зазора, при котором давление в рабочей камере остается постоянным при различном расходе и различных входных давлениях газа. В рабочей камере редуктора установлен предохранительный клапан. На редукторе установлены показывающие устройства.

Редуктор присоединяется к баллону входным штуцером с помощью гайки/хомута по ГОСТ 6357-81.

Отбор газа осуществляется через ниппель универсальный, к которому присоединяется резинотканевый рукав диаметром 9 или 6,3 мм по ГОСТ 9356-75.

Предприятием ведется дальнейшая работа по усовершенствованию конструкции редуктора, поэтому некоторые конструктивные изменения могут быть не отражены в настоящем паспорте.

Устройство редуктора БКО-50-2 и присоединительные размеры приведены на рис.

(Редуктор баллонный одноступенчатый)

1. Маховик
2. Крышка редуктора
3. Упор маховика
4. Пружина задающая
5. Мембрана редуктора
6. Шайба
7. Клапан редуцирующий
8. Пружина клапана
9. Корпус редуктора
10. Показывающее устройство для определения высокого давления (кроме БПО-5-2 и БПО-5-2-БМ)
11. Показывающее устройство для определения низкого давления (кроме БПО-5-2-БМ)
12. Толкатель
13. Элемент фильтрующий ЭФ
14. Прокладка
15. Гайка 32 (28 для БПО-5-2 и БПО-5-2-БМ)
16. Штуцер входной
17. Клапан предохранительный (кроме БПО-5-2, БПО-5-2-БМ и БАО-5-2)
18. Втулка выходная
19. Гайка 19
20. Ниппель универсальный
21. Хомут (для БАО-5-2)
22. Винт хомута (для БАО-5-2)

Меры безопасности при работе с редуктором БКО-50-2

При эксплуатации регулятора давления во время работ по газопламенной обработке металлов необходимо соблюдать правила техники безопасности и гигиены труда и требования ГОСТ 12.2.008-75. Перед открытием вентиля баллона выверните регулирующий маховик до полного освобождения задающей пружины. Запрещается быстрое открытие вентиля баллона при подаче газа в регулятор давления. Присоединительные элементы регулятора давления и вентиля баллона должны быть чистыми и не иметь никаких повреждений, следов масел и жиров.

Правила эксплуатации баллонного газового редуктора БКО-50-2

Перед присоединением редуктора к баллону необходимо убедиться в исправности установленных на редукторе показывающих устройств для определения давления и уплотняющей прокладки на входном штуцере, а также проверить качество уплотняющих поверхностей ниппеля и выходной втулки. Присоединить редуктор к баллону и к его выходу присоединить резак или горелку и закрыть их вентили расхода газа. Установить рабочее давление и проверить герметичность соединений редуктора и "самотек". После прекращения расхода газа стрелка показывающего устройства для определения рабочего давления должна остановиться, т. е. не должно происходить медленного нарастания рабочего давления.

Перед запуском редуктора в работу, а также не реже одного раза в три месяца проверять герметичность сопряжения показывающих устройств для определения давления и предохранительного клапана с корпусом регулятора давления. При нарушении герметичности необходимо подтянуть резьбовые соединения.

ПРИ ЛЮБОЙ НЕИСПРАВНОСТИ НЕМЕДЛЕННО ЗАКРОЙТЕ ЗАПОРНЫЙ ВЕНТИЛЬ БАЛЛОНА, ВЫПУСТИТЕ ИЗ РЕДУКТОРА ГАЗ И ОТСОЕДИНИТЕ ЕГО ТО БАЛЛОНА. КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ ПРОИЗВОДИТЬ ПОДТЯГИВАНИЕ ДЕТАЛЕЙ ИЛИ КАКОЙ-ЛИБО ДРУГОЙ РЕМОНТ РЕДУКТОРА, ПРИСОЕДИНЕННОГО К БАЛЛОНУ И, ЕСЛИ В РЕДУКТОРЕ ЕСТЬ ГАЗ ПОД ДАВЛЕНИЕМ. ПОСЛЕ ОКОНЧАНИЯ РАБОТЫ НЕОБХОДИМО ЗАКРЫТЬ ВЕНТИЛЬ БАЛЛОНА И ВЫВЕРНУТЬ РЕГУЛИРУЮЩИЙ МАХОВИК РЕДУКТОРА ДО ОСВОБОЖДЕНИЯ ЗАДАЮЩЕЙ ПРУЖИНЫ.

В соответствии с правилами по охране труда ПОТ Р М 019-2001 между баллонными редукторами редукторами и аппаратурой (резаками, горелками) следует устанавливать предохранительные устройства, в том числе пламегасящие.

Производитель рекомендует устанавливать клапаны обратные и затворы предохранительные.
